| 产品特性：控 | 应用范围：中间 | 品牌：JOSEF约瑟 |
| 型号：HBDZE-305/5 | 额定电流：10A | 额定电压：250V |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 触点切换电流：5 |
| 触点形式：一开一闭 | 线圈功率：8 | 最小包装数：1 |
| 种类：中间继电器 | 应用领域：3C数码 |
HBDZE系列型号：
HBDZE-210/1端子排中间继电器；HBDZE-210/2端子排中间继电器；
HBDZE-210/3端子排中间继电器；HBDZE-210/4端子排中间继电器;
HBDZE-210/5端子排中间继电器；HBDZE-202/1端子排中间继电器；
HBDZE-202/2端子排中间继电器；HBDZE-202/3端子排中间继电器;
HBDZE-202/4端子排中间继电器；HBDZE-202/5端子排中间继电器；
HBDZE-400/1端子排中间继电器；HBDZE-400/2端子排中间继电器;
HBDZE-400/3端子排中间继电器；HBDZE-400/4端子排中间继电器；
HBDZE-400/5端子排中间继电器；HBDZE-430/1端子排中间继电器;
HBDZE-430/2端子排中间继电器；HBDZE-430/3端子排中间继电器；
HBDZE-430/4端子排中间继电器；HBDZE-430/5端子排中间继电器;
HBDZE-305/1端子排中间继电器；HBDZE-305/2端子排中间继电器；
HBDZE-305/3端子排中间继电器；HBDZE-305/4端子排中间继电器;
HBDZE-305/5端子排中间继电器；HBDZE-800/1端子排中间继电器；
HBDZE-800/2端子排中间继电器；HBDZE-800/3端子排中间继电器;
HBDZE-800/4端子排中间继电器；HBDZE-008/1端子排中间继电器；
HBDZE-008/2端子排中间继电器；HBDZE-008/3端子排中间继电器;
HBDZE-008/4端子排中间继电器；HBDZE-008/5端子排中间继电器；
HBDZE-404/1端子排中间继电器；HBDZE-404/2端子排中间继电器;
HBDZE-404/3端子排中间继电器；HBDZE-404/4端子排中间继电器；
HBDZE-404/5端子排中间继电器；
一、产品概述

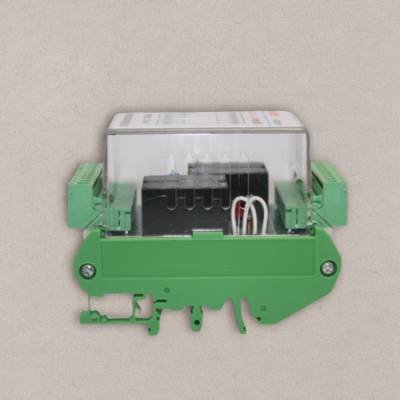

HBDZE-305/5中间继电器主要用于各种保护和自动控制装置中，以增加保护和控制回路的触点容量，实现复杂的控制逻辑。其触点形式为3常开5常闭，工作电压可选交流220V、380V或直流48V、110V、220V，满足不同电路的需求。
二、产品特点
集成电路原理：HBDZE-305/5采用集成电路原理构成，克服了电磁型继电器的触点调节困难问题，具有精度高、功耗小、动作时间准确等优点。
进口密封元件：元件采用进口密封型继电器，具有防潮、防尘、不断线、可靠性高的特点，适用于恶劣的工业环境。
导轨安装结构：采用标准35mm导轨安装，无需开孔，支持多个拼接，特别适合小型开关柜的安装。
快速动作与返回：本系列中间继电器为快速中间继电器，动作和返回时间快，提高了控制系统的响应速度。
LEO灯光指示：继电器动作后有LEO灯光指示，便于观察继电器的状态。
高绝缘耐压水平：继电器外壳与外露带电端子之间能承受高电压试验，绝缘耐压水平高，确保电气安全。
三、技术参数
额定参数：
直流额定电压：48V、110V、220V可选
交流额定电压：220V、380V可选
动作值：
直流动作值不大于70%额定电压，不小于50%额定值电压
交流动作值不大于70%额定电压，不小于30%额定值电压
功耗：不大于5W
绝缘性能：
绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。
绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
环境条件：
环境温度：-15℃~55℃（正常工作），-25℃~+70℃（储存和运输过程中极限温度）
相对湿度：不大于90%
大气压力：80~110KPa
海拔高度：不大于2500米
周围磁场强度：小于0.5mT
四、应用领域
HBDZE-305/5中间继电器广泛应用于电力系统、工业自动化、矿山、交通运输等领域，特别是在需要增加保护和控制回路触点容量和实现复杂控制逻辑的场合中发挥着重要作用。
五、选购与维护建议
选购建议：在选购HBDZE-305/5中间继电器时，应关注其额定电压、触点形式、动作与保持特性等关键参数，以确保产品符合实际需求。同时，应选择***和优质供应商，以确保产品的质量和可靠性。
维护建议：在使用过程中，应定期对继电器进行检查和维护，如清洁触点、检查线圈等。如发现继电器存在故障或异常现象，应及时更换或维修，以确保电路的正常运行。
综上所述，HBDZE-305/5中间继电器是一款性能优良、应用广泛的电气控制元件。在选购和使用时，应关注其技术参数和注意事项，以确保产品的正常运行和可靠性。
