| 产品特性：控 | 应用范围：中间 | 品牌：JOSEF约瑟 |
| 型号：HBDZE-305/1 | 额定电流：10A | 额定电压：250V |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 触点切换电流：5 |
| 触点形式：一开一闭 | 线圈功率：8 | 最小包装数：1 |
| 种类：中间继电器 | 应用领域：3C数码 |
HBDZE系列型号：
HBDZE-210/1端子排中间继电器；HBDZE-210/2端子排中间继电器；
HBDZE-210/3端子排中间继电器；HBDZE-210/4端子排中间继电器;
HBDZE-210/5端子排中间继电器；HBDZE-202/1端子排中间继电器；
HBDZE-202/2端子排中间继电器；HBDZE-202/3端子排中间继电器;
HBDZE-202/4端子排中间继电器；HBDZE-202/5端子排中间继电器；
HBDZE-400/1端子排中间继电器；HBDZE-400/2端子排中间继电器;
HBDZE-400/3端子排中间继电器；HBDZE-400/4端子排中间继电器；
HBDZE-400/5端子排中间继电器；HBDZE-430/1端子排中间继电器;
HBDZE-430/2端子排中间继电器；HBDZE-430/3端子排中间继电器；
HBDZE-430/4端子排中间继电器；HBDZE-430/5端子排中间继电器;
HBDZE-305/1端子排中间继电器；HBDZE-305/2端子排中间继电器；
HBDZE-305/3端子排中间继电器；HBDZE-305/4端子排中间继电器;
HBDZE-305/5端子排中间继电器；HBDZE-800/1端子排中间继电器；
HBDZE-800/2端子排中间继电器；HBDZE-800/3端子排中间继电器;
HBDZE-800/4端子排中间继电器；HBDZE-008/1端子排中间继电器；
HBDZE-008/2端子排中间继电器；HBDZE-008/3端子排中间继电器;
HBDZE-008/4端子排中间继电器；HBDZE-008/5端子排中间继电器；
HBDZE-404/1端子排中间继电器；HBDZE-404/2端子排中间继电器;
HBDZE-404/3端子排中间继电器；HBDZE-404/4端子排中间继电器；
HBDZE-404/5端子排中间继电器；
一、产品概述

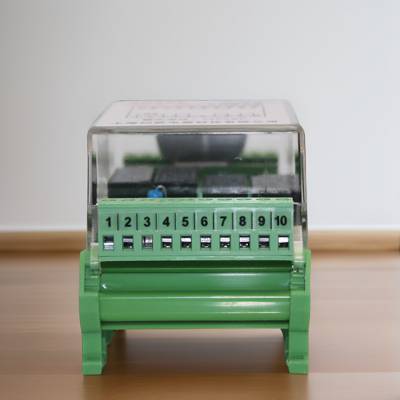

HBDZE-305/1中间继电器主要用于各种保护和自动控制装置中，以增加保护和控制回路的触点容量。其触点形式为3常开5常闭，工作电压可选交流220V、380V或直流48V、110V、220V。
二、主要特点
安装结构：采用导轨安装，只需在开关柜内安装导轨条，无需开孔，并支持多个拼接，特别适合小型开关柜。
元件质量：采用进口密封型继电器，防潮、防尘、不断线，可靠性高。
动作与返回时间：为快速中间继电器，动作和返回时间快。
集成电路原理：克服了电磁型继电器的触点调节困难问题，具有良好的抗振性，减少了维护工作。
灯光指示：继电器动作后有LEO灯光指示，方便观察和判断其工作状态。
电气机械寿命：长寿命设计，适用于各种恶劣环境。
触点容量与接触电阻：触点容量大，触点接触电阻小，***了良好的导电性能。
绝缘耐压水平：高绝缘耐压水平，确保电器元件的安全运行。
三、技术参数
额定参数：
直流额定电压：48V、110V、220V可选。
交流额定电压：220V、380V可选。
动作值：
直流动作值：不大于70%额定电压，不小于50%额定值电压。
交流动作值：不大于70%额定电压，不小于30%额定值电压。
功耗：不大于5W。
绝缘性能：
绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。
绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
环境条件：
环境温度：-15℃~55℃。
工作电压：不大于120%额定电压。
工作位置：任意。
周围磁场强度：小于0.5mT。
环境相对湿度：不大于90%。
大气压力：80~110KPa。
温度：-25℃~+70℃。
海拔高度：不大于2500米。
四、应用场景
HBDZE-305/1中间继电器广泛应用于电厂、矿山、输配电线路等需要保护和自动控制的场合。其优异的性能和稳定的运行使得它成为这些场合中不可或缺的重要元件。
综上所述，HBDZE-305/1中间继电器具有多种优点和广泛的应用场景。在选择和使用时，应根据具体的应用需求和环境条件进行综合考虑，以确保其正常工作和长期稳定运行。
