价 格
订货量
￥405.00
1 - 99
￥350.00
100 - 299
￥300.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥300
| 产品特性：控制系统 | 应用范围：电流 | 品牌：JOSEF约瑟 |
| 型号：JD3-1000FS | 额定电流：100 | 额定电压：220V |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 触点负载：6W |
系列型号：
JD3-16F漏电继电器；JD3-16FS漏电继电器；JD3-25F漏电继电器；JD3-25FS漏电继电器；
JD3-32F漏电继电器；JD3-32FS漏电继电器；JD3-40F漏电继电器；JD3-40FS漏电继电器；
JD3-63F漏电继电器；JD3-63FS漏电继电器；JD3-100F漏电继电器；JD3-100FS漏电继电器；
JD3-200F漏电继电器；JD3-200FS漏电继电器；JD3-250F漏电继电器；JD3-250FS漏电继电器；
JD3-320F漏电继电器；JD3-320FS漏电继电器；JD3-400F漏电继电器；JD3-400FS漏电继电器；
JD3-630F漏电继电器；JD3-630FS漏电继电器；JD3-800F漏电继电器；JD3-800FS漏电继电器；
JD3-1000F漏电继电器；JD3-1000FS漏电继电器；JD3-1500F漏电继电器；JD3-1500FS漏电继电器；
一、适用范围
JD3-1000FS漏电继电器适用于交流电压至一定范围（如660V或690V，具体可能因产品而异）且频率为50Hz的电路中。它特别适用于对穿过零序电流互感器的主电路进行接地、触电故障的检测，并能带动保护或控制电器切断主电路或发出报警信号。
二、组成与结构

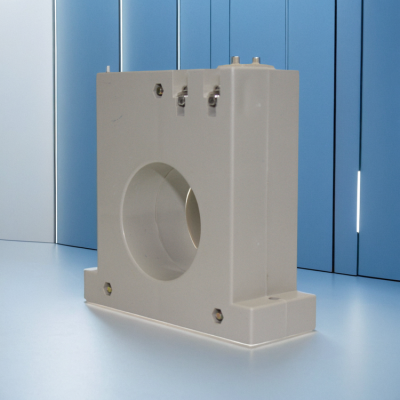

该继电器主要由零序电流互感器和电子线路两部分组成。其中，零序电流互感器用于检测电路中的漏电电流，而电子线路则负责处理检测到的信号，并控制继电器的动作。此外，该继电器还可能包括试验回路、脱扣机构、触头部分和固定部分等。
三、工作原理
JD3-1000FS漏电继电器的工作原理如下：
在正常情况下，电路中的电流矢量和为零或极微。当电路中出现漏电或人体触电时，零序电流互感器会感应到一个不平衡的电流矢量和信号。
这个信号经过电子线路的处理后，会与设定的动作电流值进行比较。如果漏电电流超过设定的动作值，电子线路将输出一个控制信号。
这个控制信号将驱动继电器动作，利用其常开、常闭触点控制主线路的断路器或接触器断开，从而切除故障线路，达到保护的目的。
四、型号与技术参数
JD3-1000FS漏电继电器的型号中包含了多种信息，如额定工作电压、动作时间类型（快速型或延时型）、额定电流等。具体的技术参数可能因产品而异，但通常包括额定漏电动作电流、额定漏电不动作电流、转换触头额定容量、漏电动作时间等。
五、使用与维护
在使用JD3-1000FS漏电继电器时，应确保其正确安装并按照制造商的指示进行操作。特别是要注意继电器的电源和负载标志，避免接错导致电路短路或损坏。
定期对继电器进行功能测试是非常重要的。这可以模拟漏电情况并检查继电器是否能够及时触发切断电源。
继电器应保持干净并避免受到灰尘、湿气等污染物的影响。同时，应定期检查继电器的外观和接线是否完好。
六、注意事项
在对漏电继电器进行接线时，应确保继电器的保护线不穿过电流的互感器。
继电器应安装在干燥、通风、无腐蚀性气体的环境中，以避免影响其性能和寿命。
如果检测到继电器存在故障或不正常的工作情况，应立即停止使用并联系专业电气工程师进行维修或更换。
综上所述，JD3-1000FS漏电继电器是一种性能稳定、功能可靠的电气保护设备，在电力系统和工业自动化领域中发挥着重要作用。
