价 格
订货量
￥300.00
1 - 99
￥250.00
100 - 399
￥200.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥400
| 产品特性：控制系统 | 应用范围：漏电 | 品牌：JOSEF约瑟 |
| 型号：JD6-III/ZT(φ83) | 额定电流： 0~1000A | 额定电压： 85~260VAC/DC |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 应用领域：***/航天 |
系列型号：
R-ELRM44V-30C BZCT70
ELR-3C LXY2-660 JKY1-660
KWJL-20/L 智能型漏电继电器
KWLD26零序互感器
KWLD80 KWLD45
KWLD26 KWJL-20
GD-D/GDZM-16BT
GD-D GDZM-42AT
GD-D AC220V GDZM-6***T
HR410 MCCB/HDC
KLR121 PFR-W-65
PFR-5 PEE-W-20
RH99M-AC220V-1A K6EL-30
ELRM44V-10V-30 BZCT70
JD6-III/ZT(φ83) JD38-250 JD38-400

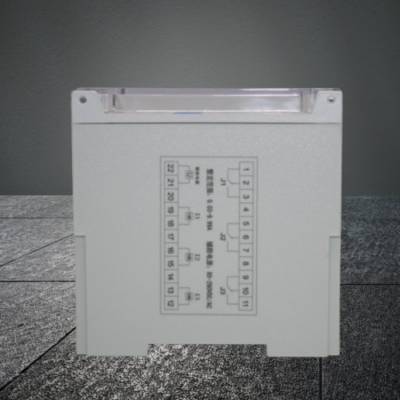

一、产品概述
JD6-III/ZT(φ83)数显漏电继电器适用于交流电压至660V或更高的TN、TT、和IT系统，频率为50Hz。该继电器通过零序电流互感器检测出超过整定值的零序（剩余）漏电电流，并与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，用于漏电和触电保护。
二、主要特点
数显功能：具有数字显示功能，可以直观地显示漏电电流的大小和设定值。
高精度：采用***的检测技术和电子元件，具有高精度的漏电电流检测能力。
动作可靠：继电器动作可靠，能够在漏电电流达到设定值时迅速切断电路，保护设备和人员的安全。
安装方便：支持导轨安装，安装方便，适用于各种电气设备中。
三、技术参数
额定电压：通常为AC220V（也有产品支持AC380V、AC660V、AC690V、AC1140V等电压等级）。
额定电流：根据具体型号和制造商不同而有所差异，例如有产品支持1A、400A等额定电流。
漏电动作电流：常规或用户自定义，也可在50~500mA范围内分挡或可调。
漏电不动作电流：通常为漏电动作电流的一半。
漏电动作时间：延时型为0.2~2S，快速型≤0.1S。
互感器孔径：φ83（也有其他规格可选）。
输出触点形式：一开一闭。
触点容量：继电器输出触点能断开不大于250V的直流有感负荷电路或交流电路（具体容量根据产品不同而有所差异）。
四、工作原理
JD6-III/ZT(φ83)数显漏电继电器的工作原理基于零序电流互感器的检测原理。当电路发生漏电时，零序电流互感器会检测到漏电电流，并将其转换为电信号。该电信号经过放大、滤波等处理后，与预设的漏电动作电流值进行比较。如果漏电电流超过预设值，继电器就会动作，利用常开、闭点控制主线路断路器或接触器断开，从而切除故障线路达到保护的目的。
五、应用场景
JD6-III/ZT(φ83)数显漏电继电器广泛应用于各种需要漏电保护的场合，如电力系统、工业生产设备、家用电器等。在电力系统中，继电器可用于对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾。在工业生产设备中，继电器可用于对电动机、电磁阀等设备的控制电路中提供漏电保护。在家用电器中，继电器可用于对冰箱、空调等设备的电源电路提供漏电保护。
六、使用注意事项
正确安装：应按照制造商的指示正确安装继电器，确保接线正确、牢固，避免接线错误或松动导致继电器失效。
定期检查：定期对继电器进行检查和维护，包括检查接线是否松动、触点是否磨损等，确保继电器处于良好工作状态。
避免潮湿和高温：继电器应避免长时间处于潮湿和高温环境中，以免影响其性能和寿命。
不要超负荷使用：应确保继电器在额定电流和电压范围内使用，避免超负荷使用导致继电器损坏。
综上所述，JD6-III/ZT(φ83)数显漏电继电器是一种功能强大、性能可靠的漏电保护设备。在正确安装、使用和维护的前提下，它能够有效地保护人员和设备的安全。
