价 格
订货量
￥365.00
1 - 99
￥300.00
100 - 299
￥250.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥300
| 产品特性：控制系统 | 应用范围：电流 | 品牌：JOSEF约瑟 |
| 型号：JD3-40FS | 额定电流：100 | 额定电压：220V |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 触点负载：6W |
系列型号：
JD3-16F漏电继电器；JD3-16FS漏电继电器；JD3-25F漏电继电器；JD3-25FS漏电继电器；
JD3-32F漏电继电器；JD3-32FS漏电继电器；JD3-40F漏电继电器；JD3-40FS漏电继电器；
JD3-63F漏电继电器；JD3-63FS漏电继电器；JD3-100F漏电继电器；JD3-100FS漏电继电器；
JD3-200F漏电继电器；JD3-200FS漏电继电器；JD3-250F漏电继电器；JD3-250FS漏电继电器；
JD3-320F漏电继电器；JD3-320FS漏电继电器；JD3-400F漏电继电器；JD3-400FS漏电继电器；
JD3-630F漏电继电器；JD3-630FS漏电继电器；JD3-800F漏电继电器；JD3-800FS漏电继电器；
JD3-1000F漏电继电器；JD3-1000FS漏电继电器；JD3-1500F漏电继电器；JD3-1500FS漏电继电器；
一、产品概述

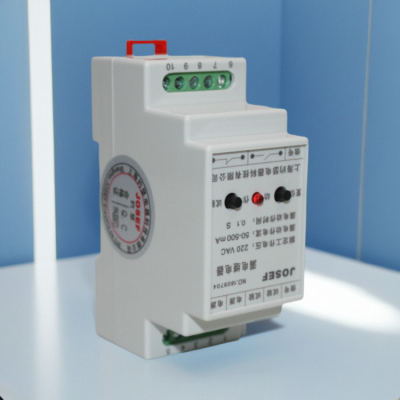

JD3-40FS漏电继电器又称为剩余电流动作继电器，是一种电子式电流动作型漏电继电器。它主要由零序电流互感器、电子线路、试验回路及出口继电器等组成，适用于交流电压至一定范围（如660V或690V以下）且频率为50Hz的电路中。该继电器能够检测出超过整定值的零序（剩余）漏电电流，并与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，用于漏电和触电保护。
二、工作原理
JD3-40FS漏电继电器的工作原理如下：当主线路没有漏电时，穿入主线路的零序互感器感应到的电流矢量和等于零或极微。而当主线路上有漏电或人触电时，零序互感器会感应到一个不平衡的电流矢量和信号。这个信号经过电子线路处理后，当漏电电流达到动作值时，会使可控硅导通并触发继电器动作。继电器动作后，会利用其常开、常闭触点控制主线路断路器或接触器断开，从而切除故障线路达到保护的目的。
三、主要特点
动作可靠：JD3-40FS漏电继电器具有动作可靠、连续供电稳定且操作简易的特点。
安装方便：该继电器通常采用导轨安装或柜内导轨/嵌入面板安装，方便快捷。
适应性强：能够适应各地用户的不同需求，用于线路接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾。
保护人体安全：还可用于对人体触电提供间接接触保护。
四、技术参数
JD3-40FS漏电继电器的主要技术参数包括：
额定电压：通常为AC220V/AC380V，但也有其他电压等级可选。
动作电流：可在一定范围内调节，如50~500mA分挡或可调。
动作时间：分为快速型和延时型两种，快速型动作时间小于0.1秒，延时型动作时间可根据需要选择。
互感器孔径：有多种规格可选，如M25、M45等。
功耗：在额定电压下不大于5W。
环境条件：包括环境温度、相对湿度、大气压力、海拔高度等，应满足继电器的工作要求。
五、应用领域
JD3-40FS漏电继电器广泛应用于各种需要漏电保护的场合，如电力系统、工业生产线、建筑工地等。它对于保障人身安全、防止电气火灾和减少设备损坏具有重要意义。
六、注意事项
在使用JD3-40FS漏电继电器时，应确保电源电压和频率与继电器的额定电压和频率相匹配。
应定期检查继电器的触点状态和工作情况，确保其正常运行。
如发现继电器出现故障或异常情况，应及时停止使用并进行维修或更换。
综上所述，JD3-40FS漏电继电器是一种功能强大、动作可靠且安装方便的漏电保护设备。在选购和使用时，应充分考虑其技术参数和应用领域，并遵循相关的使用和维护规定。
