| 产品特性：控制系统 | 品牌：JOSEF约瑟 | 应用范围：电压 |
| 额定电压： 15~130V | 是否专供外贸：否 | 型号：JDY-1100A |
| 额定电流：2A | 触点负载：40 | 触点切换电流：220 |
| 有可授权的自有品牌：是 | 应用领域：广电教育 |
系列型号：
JDY-1002A电压继电器
JDY-1002B电压继电器
JDY-1110A电压继电器
JDY-1110B电压继电器
JDY-1220A电压继电器
JDY-1220B电压继电器
JDY-1100A电压继电器
JDY-1100B电压继电器
JDY-1120A电压继电器
JDY-1120B电压继电器
JDY-1210A电压继电器
JDY-1210B电压继电器
JDY-1001A电压继电器
JDY-1001B电压继电器
JDY-1200A电压继电器
JDY-1200B电压继电器
JDY-1010A电压继电器
JDY-1010B电压继电器
JDY-1101A电压继电器
JDY-1101B电压继电器
JDY-1011A电压继电器
JDY-1011B电压继电器
一、基本概述
产品型号：JDY-1100A
类型：过电压继电器
特性：瞬时动作
二、主要用途
JDY-1100A电压继电器主要用于发电机、变压器、输电线路的继电保护装置中，作为过压或欠压的闭锁启动元件。
三、技术特点
集成电路静态型：采用集成电路技术，具有功耗小、精度高、动作时间短等特点。
整定方便：整定范围宽（10~450V，级差1V），可通过拨盘设定或数码管显示、按键设定，整定直观方便。
频率通用：50Hz、60Hz通用，适用范围广。
延时动作：输出可设定延时动作，动作时间可设0.1~999.9秒（仅数显型）。
触点形式：1常开，适用于各种控制电路。
四、主要参数
额定电压：48V、110V、220V（AC/DC）
整定误差：≤±3%
过电压返回系数：≥0.85
欠电压返回系数：≤1.2（注：虽然此参数为欠电压返回系数，但过电压继电器主要关注过电压返回系数）
变差：≤±2%
过电压动作时间：1.2倍整定值≤35ms（或≤20ms，具体根据产品规格而定）
欠电压返回时间：0.5倍整定值≤35ms
功耗：<5W
五、绝缘与耐压性能
绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。
绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
六、环境条件
环境温度：-15℃55℃（或-25℃+70℃，具体根据产品规格而定）
工作电压：不大于120%额定电压
工作位置：任意
周围磁场强度：小于0.5mT
环境相对湿度：不大于90%
大气压力：80~110KPa
海拔高度：不大于2500米
七、安装与维护

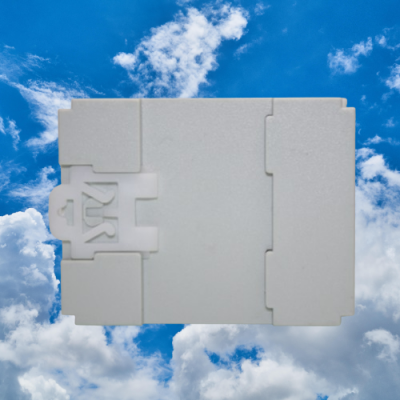

安装方式：通常采用导轨安装结构，便于安装和拆卸。
维护：应定期检查和清洁继电器外观及连接，避免继电器工作在过高温度下，并定期测试继电器功能与性能。
综上所述，JDY-1100A电压继电器是一种高精度、高可靠性的电气设备，广泛应用于电力系统中作为继电保护装置的重要元件。在使用和维护过程中，应严格按照产品说明和相关标准进行操作，以确保其正常运行和延长使用寿命。
