| 是否进口：否 | 品牌：JOSEF约瑟 | 型号：KTJ15L-32/2 |
| 产品名称：交流凸轮控制器 | 适用范围：智能家居 | 额定电流：10A |
| 最小包装数：1 |
用途

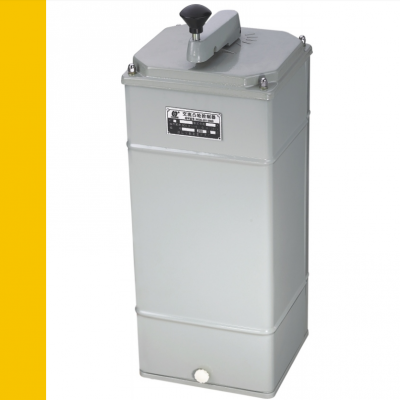

KTJ15系列交流凸轮控制器适用于交流50HZ，电压380伏以下的电力线路中，用于改变三相异步电动机定子电路的接法或转子电路的电阻值，来直接控制电动机的起动、调速、制动或换向。
分类及型号含义
1、分类：按操作方式分：
a、水平转动操作：b、立式往复操作。
2、型号含义：
技术数据
1、手柄操作力：不大于40N。
2、最多控制档位：左右各六档。
3、最多控制回路数：15个。
4、控制器的辅助触头组的电气性能符合主令控制器的技术指标。
5、32A控制器可直接控制15千瓦及以下及绕线式电动机。
6、63A控制器可直接控制30千瓦及以下绕线式电动机。
7、机械寿命不低于300万次。
8、凸轮控制器主电路的通断能力符合AC2使用类别；辅助电路的通断能力应符合AC-11使用类别，其具体数如表1。表1
| 额定工作电流 | 接通条件 | 分断条件 | 通断次数 | 间隔时产间（S） | 通电时间（S） | ||||
I（A） | U（V） | COSФ | I（A） | U（V） | COSФ | |||||
AC2 | 32 63 | 128 252 | 418 | 0．65 | 128 252 | 418 | 0．65 | 25 | 5~10 | 接通≥0.05 分断≤0.5 |
AC-11 | 2．6 | 28．6 | 418 | 0．7 | 28．6 | 418 | 0．7 | 50 | 5~10 | ≥0.5 |
凸轮控制器主电路的电寿命应符合AC2使用类别,辅助电路的电寿命应符合AC-11使用类别,其具体数值如表2.表2
| 额定工作电流(A) | 接通条件 | 分断条件 | 通断次数(万次) | ||||
I（A） | U（V） | COSФ | I（A） | Ur（V） | COSФ | |||
AC2 | 32 63 | 80 157.5 | 380 | 0.65 | 32 63 | 152 | 0.65 | 3×105 |
AC-11 | 2.6 | 26 | 380 | 0.7 | 26 | 380 | 0.4 | 6×105 |
表1、表2中有关参数允差范围：电流：±0.05%电压：（包括恢复电压）±5%
功率因数：±0.05
外形及安装尺寸
（1）控制器的外形及安装尺寸见图、图2；
（2）触头元件的接线螺钉，辅助电路为M5、主电路为M6。
图1 KTJ15-63/32型凸轮控制器安装和外形尺寸
图2 KTJ15-63/32L型凸轮控制器安装和外形尺寸
KTJ15L交流凸轮控制器
KTJ15L-63/5L交流凸轮控制器 KTJ15L-63/3L交流凸轮控制器
KTJ15L-63/2L交流凸轮控制器 KTJ15L-63/1L交流凸轮控制器
KTJ15L-32/5L交流凸轮控制器 KTJ15L-32/3L交流凸轮控制器
KTJ15L-32/2L交流凸轮控制器 KTJ15L-32/1L交流凸轮控制器
KTJ15L-615F凸轮控制器 KTJ15L-32/1凸轮控制器
KTJ15L-32/2凸轮控制器 KTJ15L-32/3凸轮控制器
