| 产品特性：控制系统 | 品牌：JOSEF约瑟 | 应用范围：时间 |
| 额定电压：10A | 是否专供外贸：否 | 型号：DP3-SVA |
| 额定电流：220V | 触点负载：50W | 触点形式：一开一闭 |
系列型号：

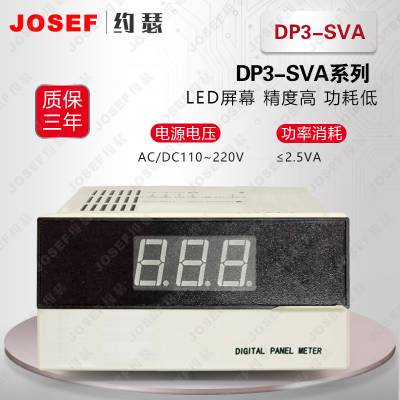

DP3-SVA传感器专用数显表
DP3-SVA1传感器专用数显表
DP3-SVA2传感器专用数显表
一、特点
本产品配合各种线性传感器用于显示。如压力、重量 、温度、湿度等数值。
输入信号包括 DC：4~20mA、0~20mA、0~10V、0~5V、1~5V、0~1V、0~200mV 等信号。
具有小数点设定、比率、量程及零点调整功能。
具有模拟变送输出功能（4~20mA 或 0~20mA，DP3-SVA2 专有功能）。
带辅助电源输出+12V、+24V。
二、型号说明
DP3-SVA1 通用型。
DP3-SVA2 具有模拟变送输出功能 4~20mA 或 0~20mA。
三、技术参数
四、使用步骤
在进行量程和小数点切换时，必须把线路板从机壳上卸出，可以看到下图所示插针位置。（出厂设定 10V、1999）
1、量程设定根据输入信号的不同把量程短路插头插入对应的位置。（如图 1）
2、小数点设定（如图 2）
当你移到插针上的短路插，就可以得到图 2 所示小数点位置。
五、外形尺寸
六、注意事项
1． 适宜使用环境温度 0~50℃，相对湿度 85%以下。
2． 输入导线不宜过长，使用屏蔽线较好。
3． 使用时应远离干扰源。
4． 防止强烈震动和冲击。
5． 防止大量灰尘以及有害化学药品侵入。
6． 保存在无直射光线，-10~70℃温度，60%以下湿度的地方。切勿和有机溶剂或油物接触。
7． 辅助电源 12V、24V 不能同时输出.
上海约瑟电气有限公司
