价 格
订货量
￥88.00
1 - 99
￥77.00
100 - 499
￥66.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥500
| 产品特性：电磁式 | 应用范围：双位置 | 品牌： JOSEF约瑟 |
| 型号：DLS-5/2，DLS-5/3 | 额定电流：10A | 额定电压：220V |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 产品系列：DLS-5系列 |
| 触点形式：一开一闭 | 最小包装数：1 | 种类：双位置继电器 |
| 应用领域：电工电气 | 系列：DLS-5系列 |

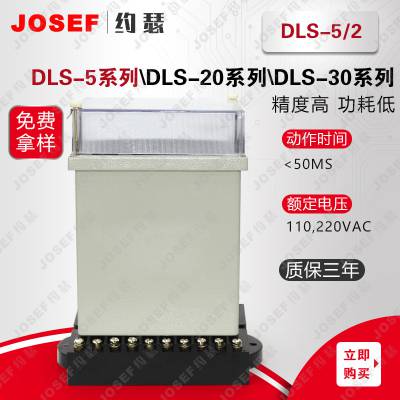

DLS-5型电磁式双位置继电器型号：
DLS-5/1电磁式双位置继电器;
DLS-5/2电磁式双位置继电器;
DLS-5/3电磁式双位置继电器;
用途
DLS-5型双位置继电器(以下简称产品用于各种保护与自动控制系统中，作为切换、闭锁元件,
适用范围
a.大气压力:80~110kPa;
b.空气相对湿度不大于90%(25C);
c.周围介质温度:-25~+40C;
d.安装位置偏离其安装垂直面的任一方向不大于5”;
e使用地点不允许有较强的振动与冲击，
f.使用地点不得有爆炸危险的介质，周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气及有较严重的霉菌。
g.使用地点应具有防御雨、雪、风、沙的设施;h.使用地点不允许有较强的外磁感应强度
结构原理
1.产品的铁芯呈“山”字形，两边柱上装有线圈，***磁铁位于铁的中柱，触点分布于两边，并有位置指示机构。产品装在JK0-3/4壳体，通过把手可自由地从壳体中拔出。
2.作原理产品的原理示意图如图1所示，图示位置，***磁铁产生的磁通经中柱一衔铁左半部一铁芯左边柱一磁扼板形成闭合磁路，使衔铁保持在该状态。当左边柱上的线噩供给正确极性的直流电时，在铁芯中产生了与***磁铁磁通方向相反的磁通，当线圈所产生的电磁力大于***磁铁的吸力时，衔铁被斥开并与左边柱铁芯闭合，此时***磁铁产生的磁通经中柱一街铁右半部一铁芯右边柱一磁扼板形成闭合磁路并使衔铁保持新的稳定状态，同时与左边柱上线圈串联的触点断开，线圈电源被切断。当铁芯右边柱上的线圈供给正确极性的直流电时工作过程与上述相反，产品又回到原来的稳定状态。
